ক্ষুদ্র লোড সেন্সর

মিনিয়েচার লোড সেন্সর হল একটি অত্যন্ত কমপ্যাক্ট ডিভাইস যা সীমাবদ্ধ অ্যাপ্লিকেশনের-স্থানে উচ্চ নির্ভুলতার সাথে ওজন বা বল পরিমাপ করার জন্য ডিজাইন করা হয়েছে।

সংক্ষিপ্ত ভূমিকা

বৈশিষ্ট্য

1. নির্ভুল আউটপুট সংকেত এমনকি ছোট লোড বৈচিত্র্যের মধ্যেও, নির্ভরযোগ্য ডেটা সংগ্রহ নিশ্চিত করে।
2. কঠোর শিল্প পরিবেশের জন্য উপযুক্ত টেকসই, জারা{1}}প্রতিরোধী উপকরণ।
3. ক্ষুদ্র লোড সেন্সর সহজ একীকরণের জন্য স্ট্যান্ডার্ড ডেটা অধিগ্রহণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

মূল স্পেসিফিকেশন

লোড পরিসীমা	100 কেজি ~ 5000 কেজি
রেটেড আউটপুট (mV/V)	1.5± 10% mV/V
ব্যাপক ত্রুটি	±0.05%FS
ইনপুট/আউটপুট প্রতিরোধ (Ω)	760± 15/700±5
তারের স্পেসিফিকেশন দৈর্ঘ্য	Φ4 X 1.5M বা অনুরোধ দ্বারা কাস্টমাইজড
ওয়্যারিং পদ্ধতি	লাল -------- উত্তেজনা+ কালো-------উত্তেজনা- সবুজ------সংকেত+ সাদা -------সংকেত-

আবেদন

ক্ষুদ্র লোড সেন্সরটি স্বয়ংক্রিয় যান্ত্রিক সরঞ্জামগুলিতে ব্যবহৃত হয় যেমন রোবোটিক অস্ত্রগুলি গ্রিপিং ফোর্স নিরীক্ষণ করতে, সমাবেশ প্রক্রিয়ার সময় সূক্ষ্ম উপাদানগুলির ক্ষতি রোধ করতে।

মডেল ZH-WC101 বিস্তারিত স্পেসিফিকেশন

ক্ষমতা	100 কেজি ~ 5000 কেজি	উপাদান	স্টেইনলেস স্টীল
রেটেড আউটপুট (mV/V)	1.5± 10%	নন-রৈখিকতা	±0.05%FS
হিস্টেরেসিস	±0.05%FS	পুনরাবৃত্তিযোগ্যতা	±0.05%FS
ক্রীপ (30 মিনিট)	±0 03%FS	জিরো ব্যালেন্স	± 1 00%FS
শূন্যের উপর তাপমাত্রার প্রভাব	±0.05%FS/ 10 ডিগ্রী	আউটপুট উপর তাপমাত্রা প্রভাব	±0.05%FS/ 10 ডিগ্রী
ইনপুট প্রতিরোধের (Ω)	760± 15	আউটপুট প্রতিরোধের (Ω)	700±5
অন্তরণ প্রতিরোধের	5000MΩ এর থেকে বড় বা সমান	উত্তেজনা ভোল্টেজ	5V-10V(DC)
ক্ষতিপূরণ তাপমাত্রা পরিসীমা	- 10~+50 ডিগ্রি	অপারেটিং তাপমাত্রা পরিসীমা	-20~+60 ডিগ্রি
ওভারলোড অনুমোদিত	120% FS	ব্রেকিং লোডিং	150% FS
তারের	Φ4 X 1.5M অথবা অনুরোধ দ্বারা কাস্টমাইজড	তারের রঙ কোড	ইনপুট: লাল+ কালো- আউটপুট:সবুজ+সাদা-

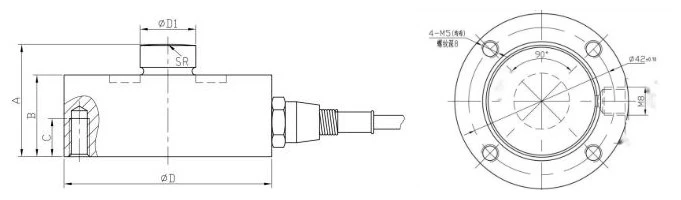

রূপরেখা চিত্র

product-681-200

নির্দিষ্ট আকারের টেবিল

রেট লোড(কেজি)	D	D1	A	B	C	SR	M
10 কেজি ~ 2000 কেজি	50	16	25	21	8	75	M5
5000 কেজি	50	16	25	21	8	75	M5
