সংক্ষিপ্ত ভূমিকা

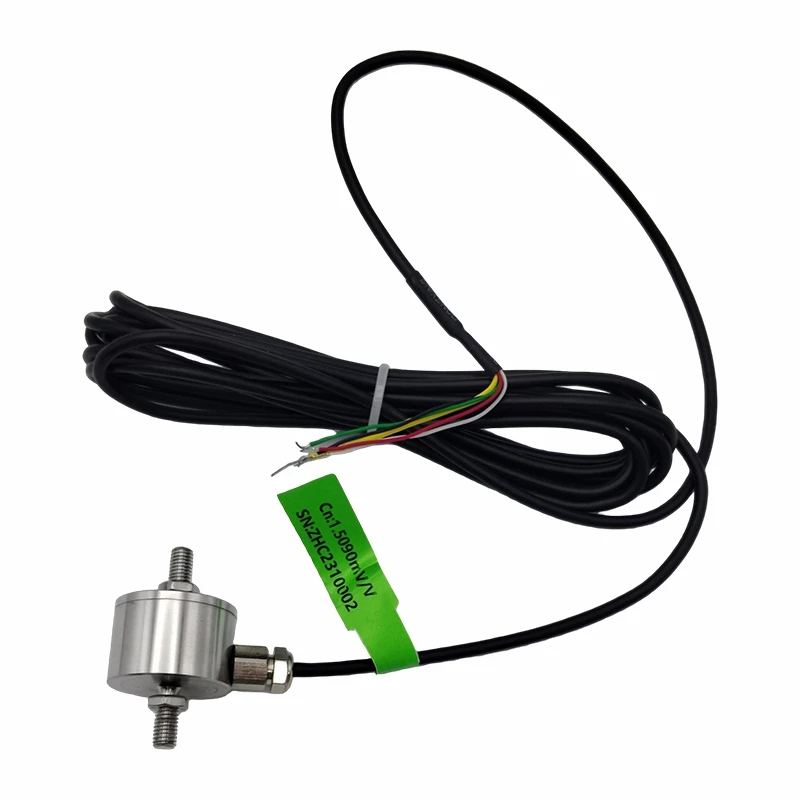

ক্ষুদ্র লোড সেল হল একটি ব্যতিক্রমী ছোট ওজনের সেন্সর যা অত্যন্ত সীমাবদ্ধ পরিবেশে উচ্চ-নির্ভুলতা বল পরিমাপের জন্য নির্মিত।
বৈশিষ্ট্য
1. ক্ষুদ্র লোড কোষে অতি-ছোট আকারের ফ্যাক্টর রয়েছে যা মাইক্রো-মেকানিকাল অ্যাসেম্বলিতে স্থাপনের অনুমতি দেয়।
2. গতিশীল বল পর্যবেক্ষণের জন্য উপযুক্ত দ্রুত প্রতিক্রিয়া সময়।
3. ক্ষুদ্র লোড সেল হল কম বিদ্যুত খরচ, ব্যাটারি{1}}চালিত বা বহনযোগ্য সরঞ্জামের জন্য আদর্শ৷
মূল স্পেসিফিকেশন
| লোড পরিসীমা | 500N-50KN |
| রেটেড আউটপুট (mV/V) | 1.5± 20% mV/V |
| ব্যাপক ত্রুটি | ±0.1% FS |
| ইনপুট/আউটপুট প্রতিরোধ (Ω) | 700~1100/700~1100 |
| তারের স্পেসিফিকেশন দৈর্ঘ্য | Φ3 X 3M বা অনুরোধ দ্বারা কাস্টমাইজড |
| ওয়্যারিং পদ্ধতি | লাল -------- উত্তেজনা+ কালো-------উত্তেজনা- সবুজ------সংকেত+ সাদা -------সংকেত- |
আবেদন
মডেল ZH-WC201 বিস্তারিত স্পেসিফিকেশন
|
ক্ষমতা |
500N-50KN |
উপাদান |
স্টেইনলেস স্টীল |
|
রেটেড আউটপুট (mV/V) |
1.5± 20% |
নন-রৈখিকতা |
±0.1% FS |
|
হিস্টেরেসিস |
±0.1% FS |
পুনরাবৃত্তিযোগ্যতা |
±0.1% FS |
|
ক্রীপ (30 মিনিট) |
±0.1% FS |
জিরো ব্যালেন্স |
± 2.00% FS |
|
শূন্যের উপর তাপমাত্রার প্রভাব |
±0.05%FS/ 10 ডিগ্রী |
আউটপুট উপর তাপমাত্রা প্রভাব |
±0.05%FS/ 10 ডিগ্রী |
|
ইনপুট প্রতিরোধের (Ω) |
700~1100 |
আউটপুট প্রতিরোধের (Ω) |
700~1100 |
|
অন্তরণ প্রতিরোধের |
5000MΩ এর থেকে বড় বা সমান |
উত্তেজনা ভোল্টেজ |
5V-10V(DC) |
|
ক্ষতিপূরণ তাপমাত্রা পরিসীমা |
- 10~+50 ডিগ্রি |
অপারেটিং তাপমাত্রা পরিসীমা |
-20~+60 ডিগ্রি |
|
ওভারলোড অনুমোদিত |
120% FS |
ব্রেকিং লোডিং |
200% FS |
|
তারের |
Φ3 X 3M অথবা অনুরোধ দ্বারা কাস্টমাইজড |
তারের রঙ কোড |
ইনপুট: লাল+ কালো- আউটপুট: সবুজ + সাদা- |
রূপরেখা চিত্র
নির্দিষ্ট আকারের টেবিল
|
রেটেড লোড (N/KN) |
A |
B |
C |
E |
F |
G |
M |
R |
Z |
|
500N-1KN |
26 |
44.5 |
18.5 |
13 |
9.9 |
13.5 |
M5 |
20 |
2.7 |
|
2KN-20KN |
26 |
60 |
27.5 |
21 |
16 |
21 |
M10 |
40 |
5 |
|
50KN |
46 |
84 |
40 |
28 |
21.5 |
28 |
M16*1.5 |
80 |
8 |
